用Graphviz画图LVS的示意图

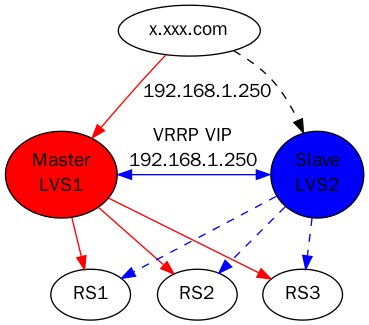

最近几天写文档比较多，天天都在画图。画了一个LVS的图。之前画Master和Slave的时候不能把这2个放一层，后来看到有subgraph这个属性，可以定义几个是同一个rank来做。

digraph G{
"x.xxx.com"->{"Master\nLVS1"}[label="192.168.1.250",color=red];
"x.xxx.com"->{"Slave\nLVS2"}[style=dashed];
"Master\nLVS1"->{"RS1";"RS3";"RS2"}[color=red,style="filled"];
"Slave\nLVS2"->{"RS1";"RS3";"RS2"}[color=blue,style=dashed];
{"Master\nLVS1"[style=filled,fillcolor=red]}->{"Slave\nLVS2"[style=filled,fillcolor=blue]}  [dir=both,label="VRRP VIP\n192.168.1.250",color=blue];
subgraph {
rank = same; "Master\nLVS1"; "Slave\nLVS2";
}
}
